План эвакуации: штука, которую вешают «для галочки», но которая может спасти жизнь

«Висит себе и висит»

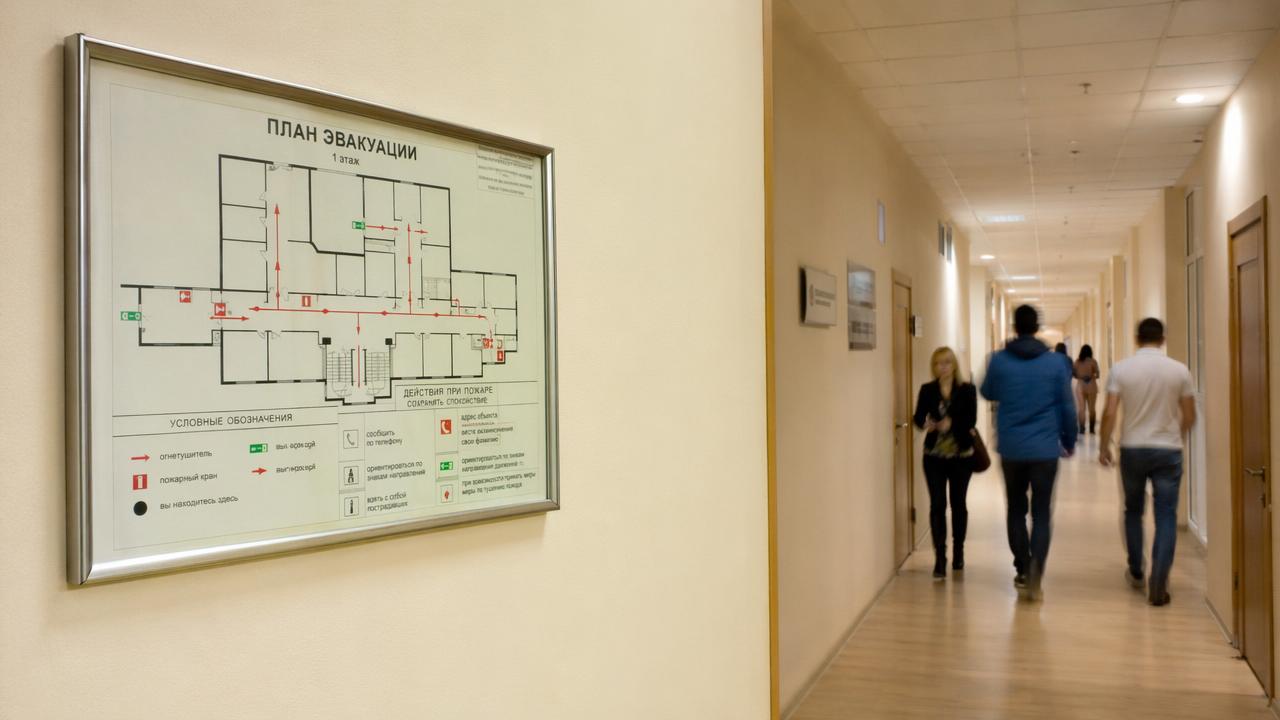

План эвакуации — знакомая каждому картинка на стене в коридоре офиса или магазина. Листок формата А3 в рамке, с красными стрелками и схемой помещения. Его редко кто рассматривает всерьёз. Он висит себе и висит, главное — чтобы инспектор при проверке увидел.

Но что, если завтра в здании начнётся пожар? Вы побежите к выходу по привычному маршруту. А если он окажется заблокирован огнём или дымом? Знаете ли вы, где находится запасной выход? А ваши сотрудники? А посетители?

В панике человек теряет ориентацию даже в знакомом помещении. Дым поднимается к потолку, видимость падает до 1–3 метров. В этот момент план эвакуации становится единственным ориентиром. Он подскажет, где выход и как к нему пройти, если основной путь отрезан.

Правильно составленный план эвакуации — это не картинка. Это схема, которая в экстремальной ситуации определяет, успеют ли люди выйти на улицу или останутся в огне. И к его разработке нужно подходить так же серьёзно, как к проектированию пожарной сигнализации.

В этой статье разберём, как должен выглядеть грамотный план, чем отличается план для маленького магазина от плана для офиса и на что обращают внимание инспекторы. Больше полезной информации о пожарной безопасности можно найти на сайте https://ogneboy.ru/.

Зачем нужен план эвакуации (помимо проверок)

Многие считают, что план эвакуации нужен только для того, чтобы «закрыть требование» инспектора. На самом деле у него есть три важнейшие функции.

Помочь сориентироваться в дыму и панике

При пожаре дым поднимается к потолку и быстро заполняет всё помещение. Уже через 1–2 минуты видимость может упасть до нуля. Человек в панике теряет ориентацию, не может найти выход из знакомого помещения, мечется, натыкается на стены.

План эвакуации, размещённый на видном месте и выполненный по нормативам, становится единственным ориентиром. Красные стрелки, указывающие путь к выходу, видны даже в дыму (если план фотолюминесцентный). Они подсказывают, где находится выход и как к нему пройти, если основной путь заблокирован.

Определить порядок действий

План эвакуации не просто показывает путь. Он определяет порядок действий: куда идти первым делом, где включать оповещение, где помогать посетителям, где собираться после выхода.

В текстовой части плана прописано: «При обнаружении пожара немедленно сообщите по телефону 101». «Обесточьте помещение». «Приступайте к эвакуации людей». В экстренной ситуации человек не будет вспоминать инструкцию — он прочитает её на плане.

Юридическое требование

Статья 84 Федерального закона № 123-ФЗ и Правила противопожарного режима (постановление № 1479) обязывают размещать планы эвакуации во всех зданиях и сооружениях, кроме совсем маленьких (например, офисов до 50 м² с одним выходом, но это спорный момент, лучше уточнять у инспектора).

Отсутствие плана — прямое нарушение. Штраф для юридических лиц — от 400 000 до 800 000 рублей. Плюс предписание устранить. Плюс возможная приостановка деятельности.

Что должно быть на плане эвакуации (по закону)

План эвакуации — это не произвольная картинка. Его содержание строго регламентировано ГОСТ Р 12.2.143-2009 и Правилами противопожарного режима.

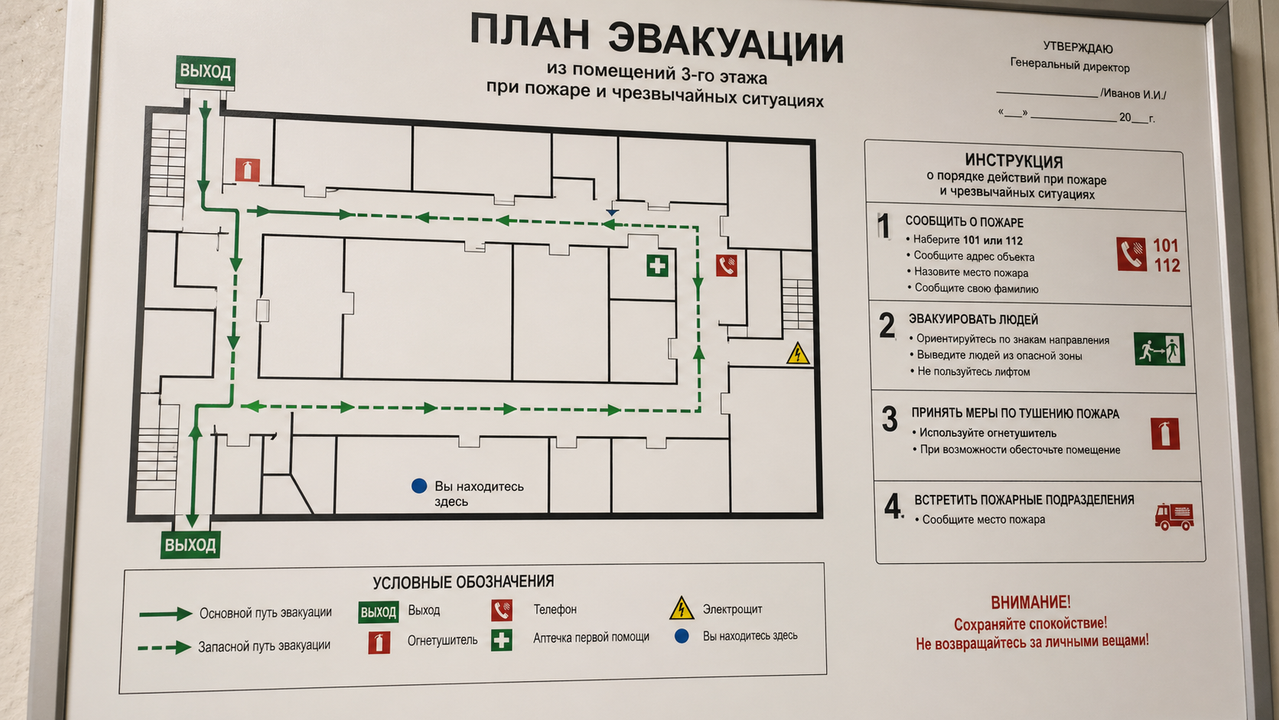

Схема путей эвакуации

Главный элемент. На схеме должны быть обозначены:

• Все эвакуационные выходы — основные и запасные. Если в здании есть второй выход, он обязательно должен быть показан на плане. Если его нет — это нарушение.
• Направления движения к выходам — сплошные зелёные стрелки для основных путей, пунктирные — для запасных.
• Места расположения средств пожаротушения — огнетушители, пожарные краны. Обозначаются красными значками.
• Места расположения кнопок ручного пуска оповещения — если такие есть.
• Места сбора после эвакуации — например, «место сбора — парковка перед зданием».

Текстовая часть

• Порядок действий при пожаре: что делать, кого вызывать, куда идти.
• Порядок вызова пожарных: телефон 101 или 112. Важно указать, что звонить нужно с мобильного.
• Порядок оказания первой помощи.

Условные обозначения

Все обозначения должны быть понятны без дополнительных пояснений. Используются стандартные символы из нормативных документов: зелёный квадрат с белым человечком — выход, красный круг с огнетушителем — средство пожаротушения.

Если используются нестандартные значки, к плану должна прилагаться легенда (расшифровка).

Фотолюминесцентное покрытие

Для помещения без естественного освещения, подвалов, паркингов, ночных клубов — план должен быть фотолюминесцентным. Это значит, он светится в темноте. При отключении электричества обычный план на белой бумаге станет невидимым. Фотолюминесцентный — останется читаемым.

Инструкция по эксплуатации плана

Да, и такое бывает. К каждому плану должна прилагаться инструкция, как его читать и как обновлять. На практике это редкость, но по ГОСТу — требуется.

Виды планов эвакуации

Планы бывают разные. Выбор зависит от размеров здания и его назначения.

Этажный

Самый распространённый. Разрабатывается для одного этажа здания. На нём показаны пути эвакуации с этого этажа, выходы на лестничные клетки, расположение огнетушителей. Вешается на каждом этаже.

Секционный

Для больших помещений — супермаркетов, торговых центров, складов, производственных цехов. Здание разбито на секции (зоны), у каждой свой план. Помогает не перегружать схему и показывать путь только для своей зоны.

Сводный (общий)

Для всего здания. Обычно размещается у центрального входа, чтобы каждый мог заранее ознакомиться с планировкой. Показывает все этажи, все выходы, все пути.

Чем отличается план для маленького магазина от плана для офиса

Требования к плану зависят не только от площади, но и от типа объекта. У магазина, офиса и кафе — разные задачи.

Маленький магазин (до 100 м²)

Особенность: посетители — посторонние люди, которые не знают планировку, многие заходят впервые. У них нет времени изучать сложную схему.

Что должно быть на плане: простой, понятный путь к выходу — одна-две стрелки. Минимум лишних деталей. Крупные значки.

Требования к размещению: у кассы, на видном месте, на высоте 1,5–1,8 метра от пола.

Офис (до 200 м²)

Особенность: сотрудники должны знать план наизусть — с ними проводят инструктажи. Посетители редки.

Что должно быть на плане: пути к основному и запасному выходу, места сбора, расположение огнетушителей.

Требования к размещению: в коридоре, у выхода, в каждом крыле здания.

Кафе или ресторан (с посетителями)

Особенность: много посторонних людей, часто в тёмное время суток, возможно отключение света.

Что должно быть на плане: обязательно фотолюминесцентное покрытие (светится в темноте), простые схемы, крупные стрелки.

Требования к размещению: в зале, у входа, у каждого выхода.

Склад или производство

Особенность: большие помещения, сложная планировка, опасные участки, сотрудники в спецодежде, которая может ограничивать обзор.

Что должно быть на плане: несколько секционных планов (чтобы не бежать через весь склад), пути обхода опасных зон.

Требования к размещению: на каждом въезде, у каждого выхода, на каждом складе.

Фотолюминесцентные планы: что это и почему это важно

Это один из самых частых вопросов от инспекторов и одновременно — самая частая ошибка владельцев.

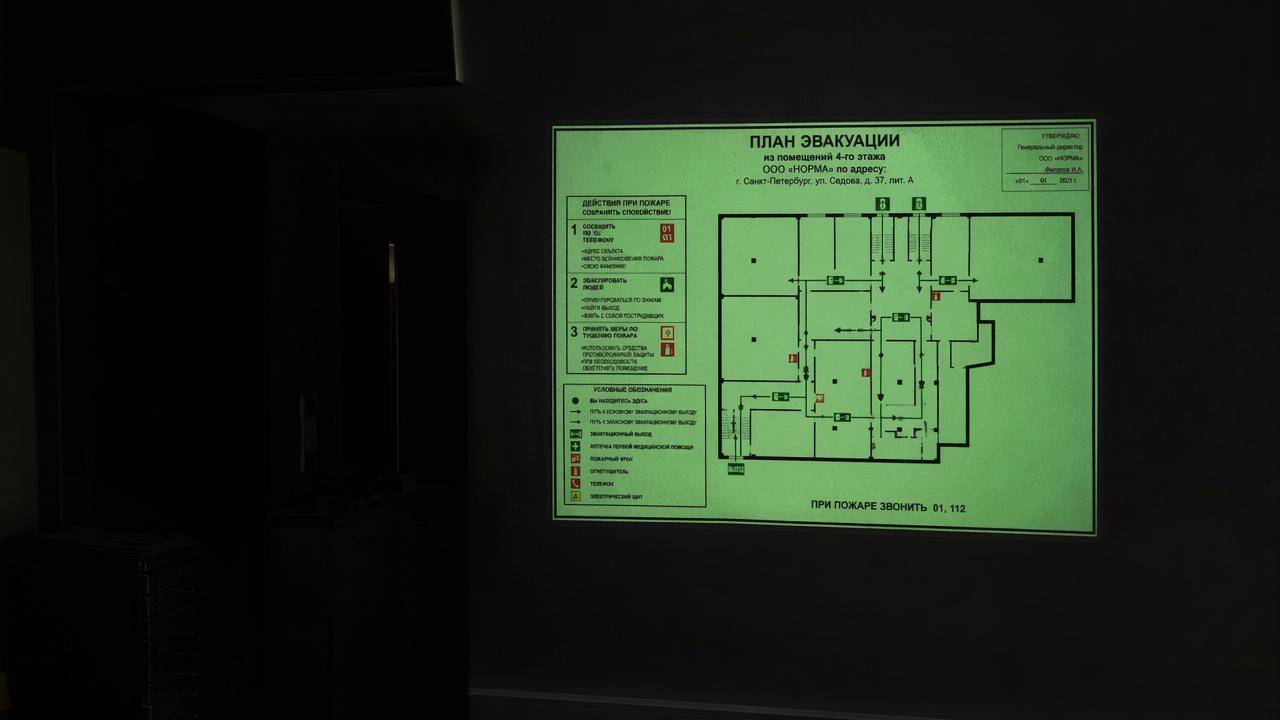

Что такое фотолюминесцентный план

Это план, покрытый специальной плёнкой или краской, которая накапливает свет и отдаёт его в темноте. При пожаре электричество может отключиться, помещение погрузится во тьму (плюс дым). Обычный план на белой бумаге станет невидимым — его просто не разглядеть.

Фотолюминесцентный план будет светиться и останется читаемым. Человек увидит красные стрелки и поймёт, куда бежать.

Где требуется по закону

Правила противопожарного режима требуют фотолюминесцентные планы:

• В подземных парковках.
• В помещениях без естественного освещения (подвалы, цокольные этажи).
• В ночных клубах, барах, гостиницах, общежитиях.
• В любых помещениях, где люди могут находиться в тёмное время суток или при отключении света.

Для обычного офиса с окнами и дневным освещением достаточно обычного плана на белой бумаге в рамке. Но для кафе, работающего вечером, — уже нужен фотолюминесцентный.

Почему инспекторы обращают на это внимание

Отсутствие фотолюминесцентного покрытия там, где оно требуется, — прямое нарушение. Штраф — от 400 000 рублей для юрлица.

Кроме того, инспектор проверяет качество покрытия. Если план не светится или светится слабо (например, дешёвая плёнка, которая гаснет за 30 секунд), это тоже нарушение.

Как проверить качество фотолюминесценции

Простой тест: подержите план под ярким светом (лампой, солнцем) 1–2 минуты, затем выключите свет. Хороший план должен светиться ярко не менее 5–10 минут. Остаточное свечение — сохраняться до 30–60 минут.

Если план гаснет за 1 минуту — он бракованный. Инспектор это проверит.

Реальные ошибки в планах эвакуации (и почему инспектор их найдёт)

Даже если план висит на стене, это не значит, что он правильный. Инспекторы МЧС за годы практики знают все типовые ошибки и находят их с первого взгляда.

Неправильное направление стрелок

Стрелки должны вести к выходу, а не в стену или в тупик. Звучит очевидно, но такие ошибки встречаются. Иногда «проектировщики» копируют чужие планы и забывают изменить направление стрелок под свою планировку.

Чем грозит: при эвакуации люди побегут не туда. Вместо выхода — в тупик.

Отсутствие второго выхода

На плане показан только один выход, хотя в реальности есть второй (например, запасная дверь на складе или лестница). Или наоборот — на плане нарисован второй выход, которого в реальности нет.

Чем грозит: люди не будут знать о существовании запасного выхода. При пожаре, если основной путь заблокирован, они не смогут найти альтернативу.

Неактуальная планировка

План был сделан 5 лет назад, а в здании сделали перепланировку. Поставили новые перегородки, перенесли дверь, закрыли проход. План остался старый.

Чем грозит: схема не соответствует реальности. Человек побежит по стрелке и упрётся в стену.

Отсутствие мест сбора

План показывает, как выйти из здания, но не говорит, где собираться после эвакуации. Это важно для проверки, все ли вышли, и для передачи информации пожарным.

Чем грозит: люди разбегутся кто куда, никто не сможет пересчитать эвакуированных.

Нечитаемые условные обозначения

Символы слишком мелкие, нестандартные, непонятные. Люди не поймут, что означают значки. Или значки отсутствуют вообще — вместо них просто текст.

Чем грозит: в экстренной ситуации человек не будет разбираться в значках. Он просто не поймёт, куда бежать.

План на обычной бумаге в подвале

В помещении без окон (подвал, цокольный этаж) висит план, напечатанный на простой бумаге. При отключении света он станет невидимым. А при пожаре свет могут отключить специально или он пропадёт из-за короткого замыкания.

Чем грозит: в темноте план бесполезен. Люди не увидят путь к выходу.

Копия плана с чужого объекта

На плане нарисована совсем другая планировка — не вашего здания. Инспектор сразу заметит несоответствие по расположению дверей, окон, лестниц.

Чем грозит: штраф за отсутствие плана (потому что формально план есть, но он не соответствует объекту).

Отсутствие плана вообще

Самое грубое нарушение. План не висит, и никто не знает, где его искать.

Чем грозит: штраф от 400 000 до 800 000 рублей, предписание, приостановка деятельности.

Как часто нужно обновлять план эвакуации

План эвакуации — не вечный документ. Его нужно менять при любых изменениях и периодически обновлять.

После любой перепланировки

Переставили стены, перенесли дверь, изменили пути эвакуации — план нужно переделывать. Старый план перестаёт соответствовать реальности.

Если изменилась категория помещения

Был офис, стал склад — изменились риски, план нужно адаптировать. Например, добавить обозначения для огнетушителей другого типа.

Раз в 5 лет (рекомендация)

Даже если ничего не изменилось, план рекомендуется обновлять, потому что нормативы могут меняться. Новый ГОСТ, новые требования к условным обозначениям, новое законодательство.

Если план выцвел или испортился

План должен быть читаемым. Выцвел на солнце, порвался, испачкался, рамка разбилась — замените. Нечитаемый план приравнивается к отсутствию.

Кто должен разрабатывать план эвакуации

Это вопрос, который часто задают владельцы бизнеса.

Можно ли сделать самому

Технически — да. Можно нарисовать схему в любом графическом редакторе, распечатать на цветном принтере и вставить в рамку. Но есть риски.

Риск первый: вы не знаете всех нормативных требований. Нарисуете стрелки не того цвета, не того размера, пропустите обязательные элементы. Инспектор найдёт ошибки и выпишет штраф.

Риск второй: вы не сделаете фотолюминесцентное покрытие там, где оно требуется. Обычная бумага в тёмном помещении не работает.

Риск третий: если план будет признан некачественным, при пожаре люди не смогут им воспользоваться. Ответственность за это ляжет на вас.

Специализированные организации

Проще и надёжнее заказать план в организации, которая этим профессионально занимается. Они разработают план по нормативам, сделают фотолюминесцентное покрытие (если нужно), предоставят акт выполненных работ.

Стоимость: от 2 000 до 10 000 рублей в зависимости от сложности. Для небольшого магазина или офиса — 3 000–5 000 рублей.

Что проверить при заказе

• Есть ли у организации репутация? Посмотрите отзывы, образцы работ.
• Делают ли они фотолюминесцентные планы? Уточните материал (плёнка или краска).
• Предоставляют ли гарантию на качество свечения?

Алгоритм действий для собственника

Чтобы не попасть на штраф и реально защитить людей, пройдите по этому алгоритму.

Шаг 1. Проверьте, есть ли у вас план

Первое и самое простое — убедитесь, что план вообще существует и висит на видном месте.

Шаг 2. Проверьте актуальность

Соответствует ли схема реальной планировке? Не было ли перепланировок? Все ли выходы указаны?

Шаг 3. Проверьте требования

• Нужно ли фотолюминесцентное покрытие для вашего помещения?
• Есть ли на плане второй выход (если он есть в реальности)?
• Правильно ли направлены стрелки?
• Есть ли места сбора?

Шаг 4. Проверьте размещение

План должен висеть на видном месте, на высоте 1,5–1,8 метра от пола. Не за шкафом, не за дверью, не в углу за стеллажом.

Шаг 5. Проведите тренировку с сотрудниками

Хотя бы раз в полгода прогоняйте эвакуацию. Сотрудники должны знать план наизусть. Где выходы, где запасные выходы, где огнетушители.

Шаг 6. Если плана нет — закажите

Не рискуйте штрафами и жизнями. Закажите план в специализированной организации.

«Для галочки» или для жизни?

План эвакуации — это не «бумажка», которую вешают, чтобы инспектор отстал. Это инструмент, который при пожаре может спасти жизнь.

Правильный план — актуальный, читаемый, с фотолюминесцентным покрытием (если нужно). Он показывает не только путь к выходу, но и места сбора, огнетушители, кнопки оповещения.

Неправильный план — устаревший, с ошибками, на простой бумаге в тёмном помещении — при пожаре станет бесполезным.

Штрафы за отсутствие или несоответствие плана — от 400 000 до 800 000 рублей. Приостановка деятельности — до 90 суток.

Но главное — не штрафы. Главное — жизнь людей, которые работают в вашем магазине, офисе или кафе. В панике человек не будет анализировать — он побежит туда, куда показывает стрелка. Если стрелка ведёт в тупик — человек окажется в тупике. Если план не светится в темноте — человек не увидит путь к выходу.

Проверьте свой план эвакуации прямо сейчас.

• Он висит на видном месте?
• Он соответствует реальной планировке?
• На нём есть все выходы?
• Он фотолюминесцентный, если нужно?
• Он читаем и не выцвел?

Если на любой вопрос ответ «нет» или «не знаю» — срочно занимайтесь планом. Потому что когда случится пожар, переделывать что-либо будет поздно.
